АСДУЭ — АВТОМАТИЗИРОВАННАЯ СИСТЕМА ДИСПЕТЧЕРСКОГО УПРАВЛЕНИЯ
SCADA система, в различных источниках встречаются множество наименований подсистем, отличающихся своими функциями, но в целом имеющих общие принципы построения и реализации, например
• СМиУ – система мониторинга и управления;
• Системы ТМ и ТУ – телемеханики и телеуправления;
• ССПИ – системы сбора и передачи информации;
• СОТИ АССО – системы обмена технологической информацией с автоматизированной системой системного оператора и др. наименования подобных систем.
ЦЕЛИ
Управление и контроль
Мониторинг и управление состоянием и нагрузкой энергосистемы, а также управление процессами в реальном времени для обеспечения стабильной и надежной работы сети.
Оптимизация работы сети
Управляя режимами нагрузки и ресурсами, минимизировать потери энергии и улучшать эффективность работы сети
Обеспечение надежности и безопасности
Автоматическое реагирование на аварийные ситуации, предупреждение и средства управления критическими событиями
Мониторинг и диагностика
Сбор данных о состоянии оборудования и сети, что позволяет операторам отслеживать производительность и выполнять диагностику проблем, таких как перегрузки или неисправности.
Поддержка принятия решений
Инструменты и аналитическая информация, помогающая в принятии решений о внесении изменений в работу сети, планировании ремонтов и модернизаций, а также реакции на изменяющиеся условия.
Повышение безопасности
Удаленное управление оборудованием для коммутаций сети. Возможность видеоконтроля, контроля доступа при проведении работ на электроустановках.
СТРУКТУРА
Выбор программного комплекса автоматизированной системы зависит от нескольких факторов:
Установка на сервер
Установка собственного серверного оборудования предполагает бóльшие единовременные вложения. Однако в дальнейшем исключаются затраты на покупку ПО и плату за его использования.
Новая система
Позволяет выбрать решение под ваши задачи. Широкий выбор оболочек и функций и принципов построения
Единственный энергоресурс
Анализ лишь одного энергоресурса без возможности расширения в общую систему
Функции АCТУЭ
Выполняет только функции АСТУЭ энергоресурсов
Облачное решение
Использование облачных платформ исключает затраты на покупку ПО, но несет в себе абонентские платежи за использование сервисов.
Интеграция в существующие решения
Ограничена возможностями существующих систем и применяемого оборудования.
Общее решение
Один или несколько энергоресурсов с возможностью единовременной или постепенной интеграции
Возможность расширения системы
Имеет возможность добавления функций, например:
диспетчеризация, АСУ ТП, мониторинг, видеонаблюдение и другие.
Ниже представлены некоторые из систем, позволяющих реализовать систему АСДУЭ
истема Netcon 3000 – это современная, мощная система диспетчерского управления и сбора данных (SCADA) для производства и распределения энергии. Поскольку система Netcon 3000 является модульной, распределенной и открытой, она улучшает предоставление услуг для работы в электроэнергетике, сохраняя при этом низкую совокупную стоимость владении.
EcoStruxure™ Power Monitoring Expert – это пакет программ, позволяющих выполнять самый подробный анализ данных и строить системы мониторинга, буквально сводящие на нет напрасные затраты электроэнергии и внезапные отказы оборудования.
SEDMAX – программная платформа для цифровизации сектора «Энергетика» крупных промышленных предприятий. предназначенная для создания единого информационного пространства и анализа производственных данных с целью создания промышленного интернета вещей (IIoT) на предприятии.
Специалисты компании C-NRG прошли обучения по данным ПО, имеют официальные сертификаты, а также ежегодно повышают квалификацию.
Опыт реализации автоматизированных систем управления и учета на крупных промышленных предприятиях РК позволяет нашей компании выступать в качестве эксперта на ранке внедрения АСТУЭ и систем диспетчеризации, АСУТП и др.
СИСТЕМНЫЙ УРОВЕНЬ

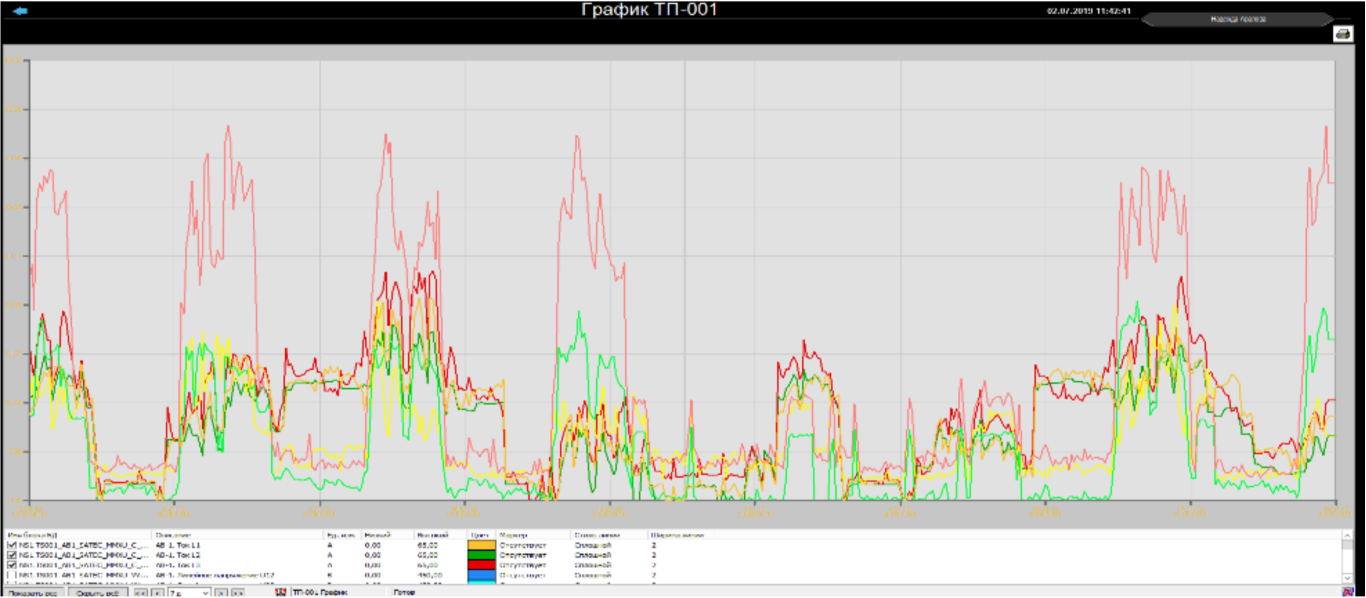

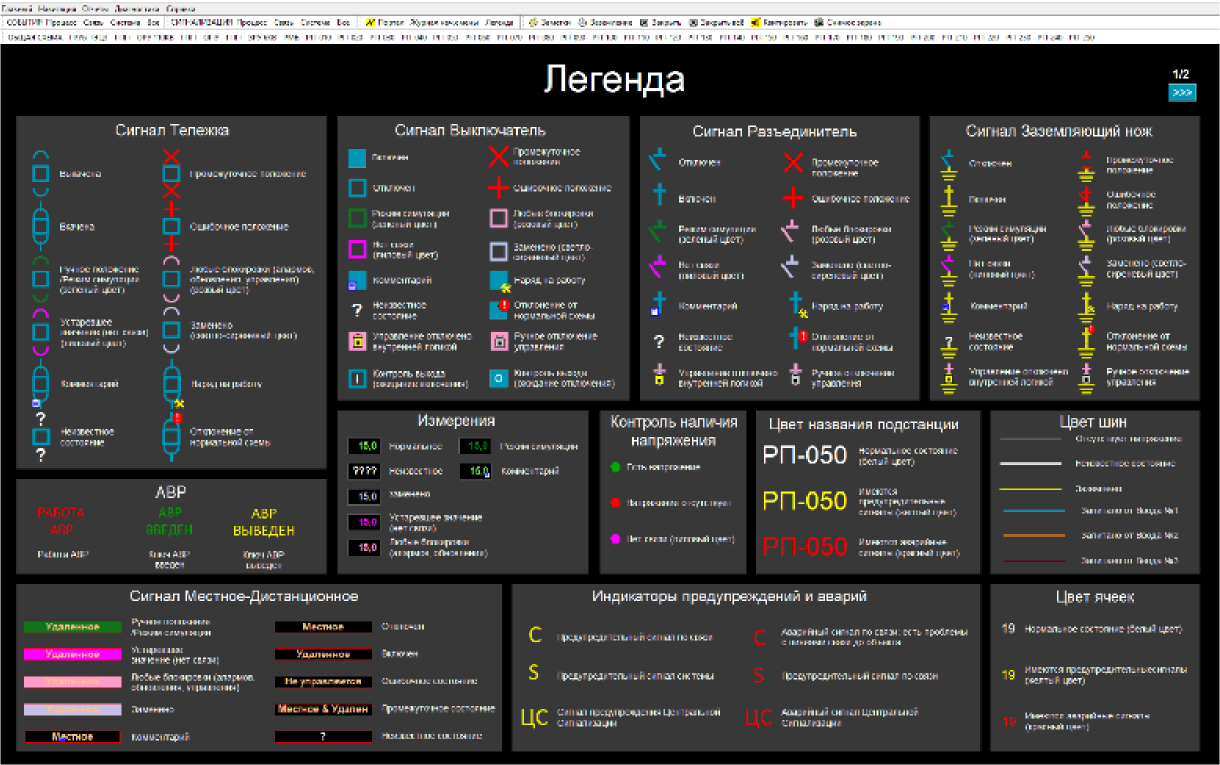

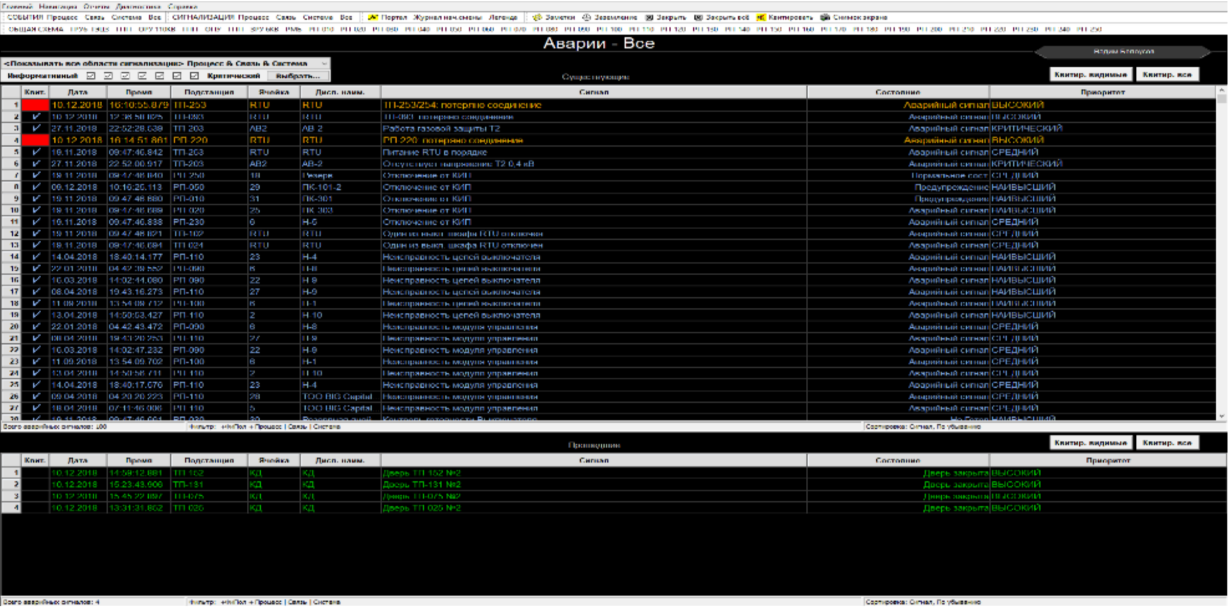

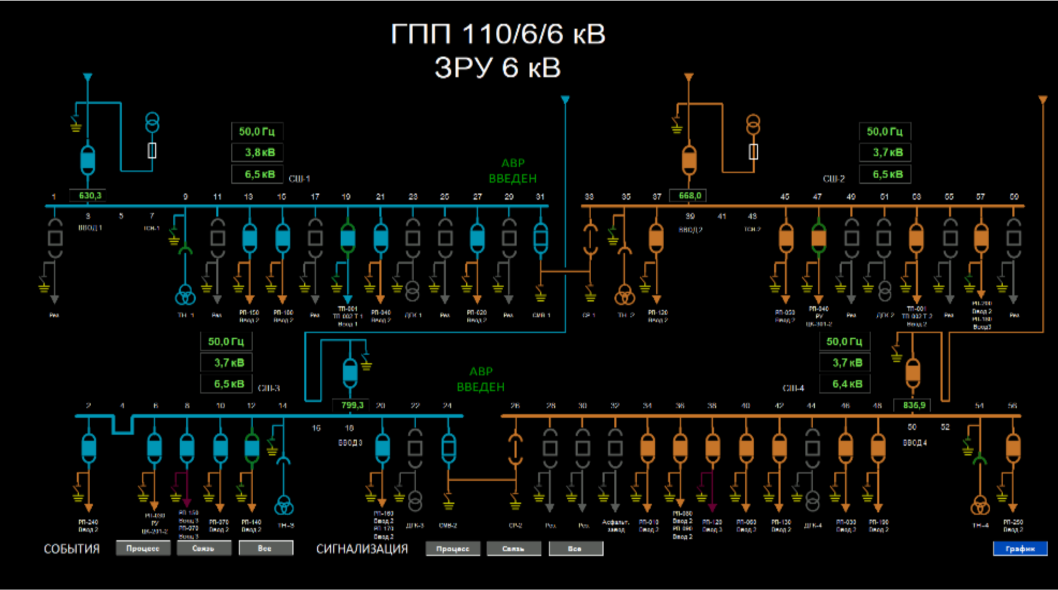

Пример интерфейса Netcon 3000
Рабочая зона имеет широкий набор опций настройки и функционал:
• Настраиваемый выбор цветовых решений по отображению;
• Выбор отображаемых элементов сети;
• Выбор режимов уведомления и сигнализации

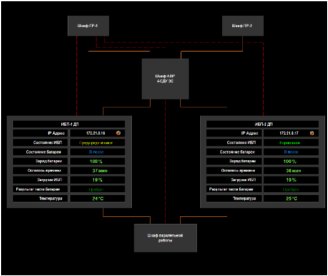

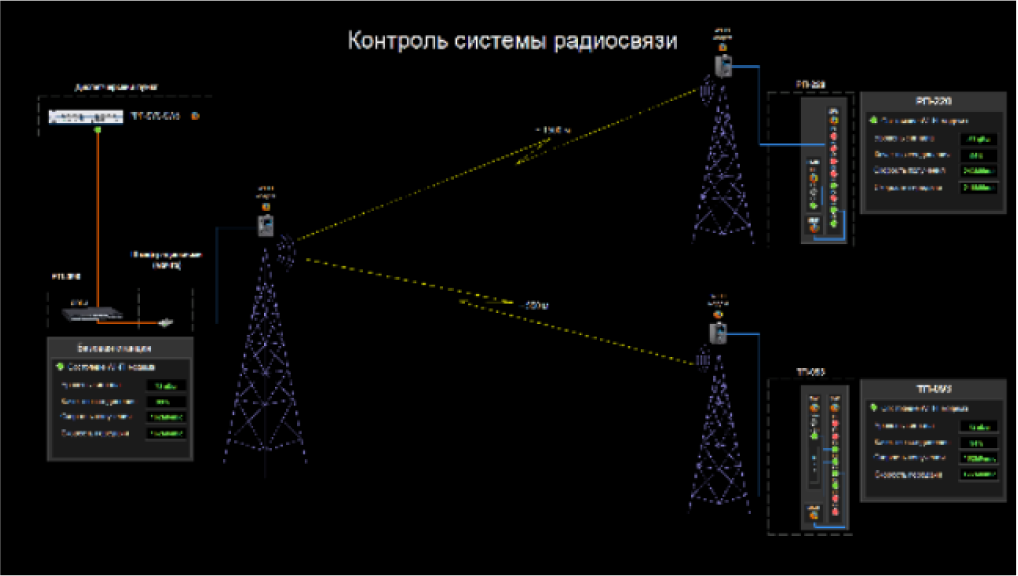

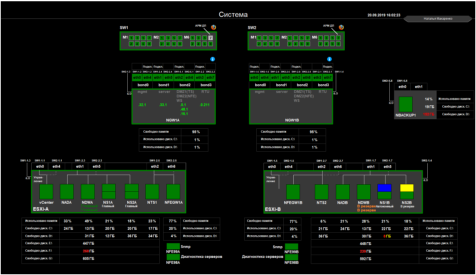

Система самодиагностики АСДУЭ
- Диагностика системного оборудования
- Диагностика кондиционеров и ИБП в диспетчерском
пункте и серверной АСДУ ЭС - Диагностика связи, рабочих станций операторов
- Контроль доступа в шкафы АСДУ и на объекты
электроснабжения - Контроль ИБП шкафов АСДУ
- Контроль ШУОТ для РЗиА на РП 6 кВ
Система видеоконтроля на РП
1. Поставка оборудования HikVision
2. Установка и электромонтажные работы
3. Настройка камер и видеорегистратора
4. Интеграция в АСДУ ЭС 5. Обучение пользователей
Система видеоконтроля на РП
- Подбор мониторов, калибровка видеоизображения
- Системы крепления и установка
- Выбор оптических преобразователей видеосигнала
- Создание дисплея схемы электроснабжения
- Доработка поведения АСДУ на ЭКП по требованиям
главного энергетика
Диспетчерский пункт
- Проектирование помещения и организация пространства
- Инфраструктура инженерных сетей
- Система гарантированного питания ИБП
- Специализированная мебель Winsted
- Система кондиционирования
- Выполнение предварительного дизайн проекта и
согласование с заказчиком
Шкафы СМиУ (RTU, SCADA)
- Разработка проекта
- Собственная сборка и ПСИ (FAT)
- Поставка и установка на объектах
- Электромонтажные работы
- Пуско-наладочные работы
- Инжиниринг и интеграция в АСДУ (SCADA)
Серверные помещения и СКС
- Проектирование с 0 и выполнение капитального ремонта
- Строительство или модернизация инфраструктуры
инженерных сетей - Кондиционирование и ИБП
- Реорганизация серверных стоек
- Реорганизация сетевой инфраструктуры
УРОВЕНЬ ИЗМЕРЕНИЙ
Выбор оборудования зависит от энергоносителя и пожеланий покупателя по опциям
Рассмотрим на примере электроэнергии.
Помимо стандартной функции учета можно реализовать и
дополнительные возможности, например:
Измерять, регистрировать, анализировать КАЧЕСТВО Э/Э:
напряжения , токи, мощности, провалы напряжений и
перенапряжений, прерывания напряжений, несимметрию
напряжений, гармоники и интергармоники в однофазных и
трехфазных сетях в трех- и четырехпроводных системах
включения. Аппаратно измерять ток нейтрали
PM-135 Прибор
многофункциональный
- Измерение напряжений, токов,
частоты, мощностей, cosφ,
усредненных значений, несимметрии
токов и напряжений, тока нейтрали - Диапазон токов 0.1-200%Iном
- Многотарифный учет электроэнергии
- Класс точности 0.5S
PM-180 Контроллер
присоединений
- Счетчик Э/Э 0,2S (P, Q, S)
- Анализатор качества класса А
- Регистратор аварийных событий
- Регистратор дискретных событий
- Контроллер присоединений
- Регистратор импульсных
перенапряжений
PRO PM-335 Сч. э/э
многофункциональный
- Счетчик Э/Э 0,2S (P, Q, S)
- Дискретность 10 мс
- 2 x ETH (независимые)
- МЭК 61850
- Контроллер присоединений
- Расширение модулями
Внедрение и реконструкция электрической части
- Модернизация РЗиА, внедрение цифровых реле
- Установка и наладка ШУОТ для РЗиА
- Датчики снятия положений коммутационных
аппаратов со старых ячеек - Ретрофит силовых выключателей
- Замена РУ 0,4-220кВ или элементов системы
- Электромонтажные и кабельные работы в
электроустановках
СРОКИ И ЭТАПЫ ВНЕДРЕНИЯ
Внедрение АСДУЭ является комплексным проектом по реализации системы и зависит от
различных факторов, таких как: текущее состояние оборудования, объем отображаемой
информации, задачи и функции системы в целом
Сбор информации и
разработка ТЗ
Выявление потребности, составление плана
работы, педпроектное обследование,
согласование бюджетов и сроков,
разработка технического задания
1-3 мес
Комплексное
проектирование
Проектирование всех необходимых
разделов проекта, сметной документации
3-6 мес
Поэтапная
реализация
Согласование этапов и графиков внедрения
подсистем, СМР
До 12 мес. В зависимости
от объема проекта
ПНР, опытная
эксплуатация,
обучение персонала
Наладка и запуск в работу всех подсистем и
системы в целом
1-3 мес
